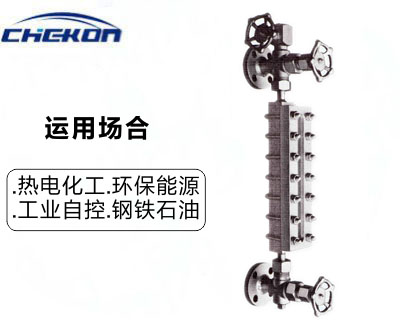

玻璃板液位計可用來直接指示密封容器中的液位高度,具有結構簡單,直觀可靠,經久耐用等優點,但容器中的介質要求是與鋼、鋼紙及石墨壓環不起腐蝕作用的。 HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有防溢鋼球,當玻璃意外破損時,鋼球能在容器內壓力的作用下,自動關閉液流通道,以防止液位繼續外流。在儀表的閥端有阻塞孔螺釘,可供取樣時用,或在檢修時,放出儀表中剩余液體時用。根據連通器原理,通過透明玻璃直接顯示容器內液位實際高度。
●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。
測量范圍(安裝中心聚L):500、800、1100、1400、1700……mm。
工作壓力:4.0MPa
工作溫度:≤200℃
安裝形式:法蘭安裝 PN4.0 DN20.HGJ-47-91
螺紋安裝 外螺紋G3/4"(或 M27×1.5)
材質:碳鋼、不銹鋼
伴熱蒸汽壓力:0.6MPa
蒸汽夾套接頭:G1/2"外螺紋
鋼球自封壓力:0.2MPa
型 號 |
名 稱 |
用 途 |
HG5-1364-80 |
透光式玻璃板液位計 |
除反射式外場合 |
HG5-1364-80 |
透光式帶蒸汽夾套玻璃板液位計 |
在透光式上附有蒸汽加熱夾套 |
HG5-1366-80 |
反射式玻璃板液位計 |
一般使用于潔凈、透明、低粘度和無沉積物介質,且光線較好的場所 |
HG5-1366-80 |
反射式帶蒸汽夾套玻璃板液位計 |
在反射式上附有蒸汽加熱夾套 |
HG5-1365-80 |
防霜式玻璃板液位計 |
使用于低溫介質附有避免因低溫介質造成外表凝霜的裝置 |
UB-6 |
照明式玻璃板液位計 |
透光式上附有照明燈裝置 |
